算法导论20 Problems 答案

发表于 更新于 分类于 阅读次数： 本文字数： 5k 阅读时长 ≈ 5 分钟

20-1

a

1

在无向图中进行BFS，如果从节点$u$访问到了节点$v$，并且这是一条后向边，说明$v$在BFS树中是$u$的祖先。也就是$v.d< u.d$。如果$v.d=u.d-1$，那么说明$(u,v)$我们反向遍历了这条树边，否则就说明了BF树上从$v$到$u$有两条路径；而$v.d< u.d-1$这种情况不会存在。因此后向边不存在。

前向边也不可能存在。如果从节点$u$访问到了节点$v$，并且这是一条前向边，那么$v$是$u$的后代，并且$v$已经被访问过。然而在BF树中，节点$u$的后代只有可能在BF树创立新节点时才会被访问到。这两者是冲突的。

2

如果从已访问节点$u$去访问未访问的白色节点$v$，那么BF树就会创造一条树边，使得$v.d=u.d+1$。这和BF树中对$d,\pi$这两个属性的定义是一致的。

3

横向边是除去以上$3$种情况的其他边。根据引理20.1和属性$d$的计算正确性$v.d=\delta(s,v)$，有$|u.d-v.d|\le 1$。因此横向边要么满足$v.d=u.d$，要么满足$v.d=u.d+1$。

b

1

前向边不可能存在。和无向图论证的方式类似，如果$(u,v)$是一条前向边，那么说明在BF树中$v$是$u$的后代，在访问$u$时，$v$已经访问过。但是在BFS中，只有拓展新节点时才会访问到自己的后代。因此前向边不可能存在。

2

和无向图的情形类似。如果从已访问节点$u$通过边$(u,v)$去访问未访问的白色节点$v$，那么BF树就会创造一条树边，使得$v.d=u.d+1$。如果$v$已经被处理，那么$(u,v)$就不会是树边。

3

当$v.d\le u.d$时，这种情况非常普遍。由于$u,v$在BF树中没有祖孙关系，并且在访问$u$时，$v$已经被访问过。

当$v.d=u.d+1$时，这和BFS的顺序有关系。此时$v$首先被另一个同层的父节点$u’$产生，由于$(u’,v)$是树边，那么$(u,v)$就是横向边。

4

如果$(u,v)$是一条后向边，这意味着在BF树中$v$是$u$的祖先。那么BF树中将会有一条有向路径$v,v1,v_2,v_3,\dots,v{m-1},vm,u$，并且这一条路径中的$d$属性都是按深度增加的，即$u.d=v_m.d+1=v{m-1}.d+2=\dots=v_1.d+m=v.d+m+1$，也就是有$v.d< u.d$，我们证明了比题目更强的条件。

20-2

a

令$r$是$G_\pi$的根节点。

必要性：如果$r$在$G{\pi}$只有一个孩子，那么在$G{\pi}$删除$r$后，$G_{\pi}$剩下的$|V|-1$个节点之间仍然是连通的，这说明图$G$删去$r$后也是连通的。因此，只有$r$有至少$2$个孩子，$r$才是割点。

充分性：由于$r$是割点，因此$G$中存在两个点$u,v$，它们之间的所有路径都是经过$r$的。如果删除了这个节点，$u$和$v$不能相互可达。那么令从$u$到$v$的一条路径为$(u,\dots,a,r,b,\dots,v)$。如果$a=b$，那么删去$r$后，将会使得$u$到$v$仍然可达，因为有路径$(u,\dots,a,\dots,v)$，这不符合$r$是割点，因此$a\neq b$。那么也就是说，从$a$不能不经过$r$才能到达$b$。因此构造DF树时，以$r,a$的顺序开始进行遍历，不通过$r$并不能访问$b$。因此$G_\pi$中的$r$至少有两个不同的子节点$a,b$。

b

必要性：使用反证法证明。如果对于所有$v$的后代$s$，都存在从$s$的某个后代$s’$指向$v$的真祖先$v’$的后向边$e’=(s’,v’)$，那么去掉节点$s$后，所有的$e’$边都将会连通$s$所在的连通块和图$G$的主干连通块（也就是$v’$所在的连通块），因此$v$节点被删去后，并不影响整个图的连通性，此时$v$不是割点，引出矛盾。

充分性：如果$v$是割点，那么对于子树$s$中的某个$u$，与非$s$子树中的某个节点$v$之间的所有路径都需要经过$r$。去除$r$后，那么$u,v$不互通。因此子树$u$中的所有节点也不可能和$v$的真祖先有任何边，否则会导致去除$v$后的图仍然连通。

c

对于一个节点$u$，求它的$low$属性可以从其子节点转移而来（而不必直接枚举$u$的所有子节点。因此，题中对$u.low$的计算可以进一步修改成如下形式：

$u.low=\min
\left {\begin{aligned}
&u.d\
&v.d :&(u,v) \text{ is a back edge of }v\
&v.low : &(u,v) \text{ is a tree edge of }v\
\end{aligned}\right.$

计算$low$属性的算法由程序DFS-GEN-LOW-U给出，它由DFS改造而来，并且没有枚举图中的所有节点，因此时间复杂度为$O(E)$。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
DFS-GEN-LOW-U(G)
  for each vertex u ∈ G.V
    u.color = WHITE
    u.π = NIL
  select r ∈ G.V randomly
  DFS-GEN-LOW-VIS-U(G, r, NIL)

// 第三个参数是为了避免父节点被作为子节点遍历。
DFS-GEN-LOW-VIS-U(G, u, fa)
  time = time + 1                 // white vertex u has just been discovered
  u.d = time
  u.color = GRAY
  u.low = u.d
  for each vertex v in G.Adj[u]   // explore each edge (u, v)
    if v != fa
      if v.color == WHITE
        // 树边
        v.π = u
        DFS-VISIT-U(G, v, u)
        u.low = min{u.low, v.low}
      else if v != fa and v.color == GRAY
        // 后向边
        u.low = min{u.low, v.d}
  time = time + 1
  u.f = time
  u.color = BLACK                 // blacken u; it is finished

d

  • 根据题目20-2-a的结论，根节点$r$是割点当且仅当$r$在$G_\pi$中有至少两个儿子。
  • 根据题目20-2-b的结论和20-2-c计算$low$属性的过程，非根节点$u$是割点当且仅当$u.low=u.d$，因为后代的所有节点没有后向边指向$u$的真祖先，也就是满足比$u.d$更小的节点。

因此通过修改算法DFS-GEN-LOW-U，我们可以得到一个获得所有割点的程序GEN-ARTICULATION-POINTS，并且其时间复杂度为$O(E)$。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
GEN-ARTICULATION-POINTS(G)
  for each vertex u ∈ G.V
    u.color = WHITE
    u.π = NIL
  select r ∈ G.V randomly
  // A是一个全局变量，用来存放G的所有割点。
  let A be new array
  GEN-ARTICULATION-POINTS-VIS(G, r, r, NIL)
  return A

GEN-ARTICULATION-POINTS-VIS(G, r, u, fa)
  time = time + 1                 // white vertex u has just been discovered
  u.d = time
  u.color = GRAY
  u.low = u.d
  // deg表示当前节点在DF树中有多少条出边（度数）。
  deg = 0
  for each vertex v in G.Adj[u]   // explore each edge (u, v)
    if v != fa
      if v.color == WHITE
        // 树边
        deg = deg + 1
        v.π = u
        GEN-ARTICULATION-POINTS-VIS(G, r, v, u)
        u.low = min{u.low, v.low}
      else if v != fa and v.color == GRAY
        // 后向边
        u.low = min{u.low, v.d}
  time = time + 1
  u.f = time
  u.color = BLACK                 // blacken u; it is finished
  // 遍历结束，接下来判断u是不是割点
  if (u == r and deg >= 2) or (u != r and u.d == u.low)
    INSERT(A, u)

e

充分性：如果$(u,v)\in E$是$G$的桥，那么$(u,v)$之间有且只有一条简单通路。而任意一个简单回路中的任意两点间至少有两条不同简单通路，因此桥$(u,v)$不属于$G$中的任何简单回路。

必要性：如果$(u,v)$属于某条简单回路$(u,v,a,\dots ,b,u)$，那么去除边$(u,v)$后，$(u,v)$之间依然有简单通路$(v,a,\dots,b,u)$，这说明$u$和$v$之间仍然是连通的，这与桥的定义矛盾。

f

根据题目20-2-e的结论和20-2-c计算$low$属性的过程，边$(u,v)$是桥当且仅当$u.d<v.low$，因为$(u,v)$不属于任意一个简单回路，否则$v$可以和$G_\pi$中非$u$子树的一部分有另外一条通路，导致$u.d\ge v.low$。

和题目20-2-d类似，因此通过修改算法DFS-GEN-LOW-U，我们可以得到一个获得所有桥的程序GEN-BRIDGES，并且其时间复杂度为$O(E)$。需要注意的是，只有树边才有可能是桥。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
GEN-BRIDGES(G)
  for each vertex u ∈ G.V
    u.color = WHITE
    u.π = NIL
  select r ∈ G.V randomly
  // B是一个全局变量，用来存放G的所有桥。
  let B be new array
  GEN-BRIDGES-VIS(G, r, NIL)
  return B

GEN-BRIDGES-VIS(G, u, fa)
  time = time + 1                 // white vertex u has just been discovered
  u.d = time
  u.color = GRAY
  u.low = u.d
  for each vertex v in G.Adj[u]   // explore each edge (u, v)
    if v != fa
      if v.color == WHITE
        // 树边
        v.π = u
        GEN-BRIDGES-VIS(G, v, u)
        u.low = min{u.low, v.low}
        // 判断(u, v)是不是桥
        if u.d < v.low
          INSERT(B, (u, v))
      else if v != fa and v.color == GRAY
        // 后向边
        u.low = min{u.low, v.d}
  time = time + 1
  u.f = time
  u.color = BLACK                 // blacken u; it is finished

g

在无向图中，每一个桥都连接着两条不同的双连通分量，那么我们需要证明其它边都是属于某个单一的双连通分量中。我们使用反证法来证明两个不同的双连通分量$C1,C_2$没有公共边。假设$C_1$和$C_2$之间有一条公共边$(u,v)$。那么$C_1$中必定会有一条边$(a,b)$和$(u,v)$构成环，即$(a,b,u_1,u_2\dots u_k,u,v,v{k+1},v{k+2},\dots,v_m,a)$，同样的，$C_2$中也会有一条边$(x,y)$和$(u,v)$构成环，即$(x,y,v_1,v_2\dots v{k’},u,v,v{k’+1},v{k’+2},\dots,vm’,x)$。将这两个环合并，得到一个新环$(a,b,u_1,u_2,\dots,v,v{k’},v{k’-1},\dots,v_1,y,x,v{m’},v_{m’-1},\dots,v,\dots a)$，这说明$C_1$和$C_2$属于同一个双连通分量，和原结论矛盾。

因此，所有桥将$E$中的所有非桥边进行了一个划分，每个非桥边属于某一个双连通分量。

h

我们首先把图中$G$中的所有桥都删除，得到新图$G’$，那么$G’$的每一个连通块内部所连接的边在图$G$中都属于一个双连通分量。因此，我们可以考虑禁止访问图$G$中的所有桥，并且遍历$G$中的所有其它边，从而保证$G’$中的连通块和$G$中的双连通分量是一致的。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
GEN-BCC(G)
  //算法GEN-BRIDGES'也是用于求桥，和GEN-BRIDGES不同的是，将每一条边(u, v)都添加了一个属性is-bridge用来表示该边是否为桥。
  GEN-BRIDGES'(G)
  for each vertex u ∈ G.V
    u.color = WHITE
  count = 0 // count是一个全局变量，用于表示当前双连通分量的编号
  countb = |E| // 用来给桥进行标号的全局变量。
  for each vertex u ∈ G.V
    if u.color == WHITE
      count = count + 1
      GEN-BCC-VIS(G, u, NIL)

GEN-BCC-VIS(G, u, fa)
  u.color = GRAY
  for each vertex v in G.Adj[u]
    if v != fa
      if (u, v).is_bridge == False
        if v.color == WHITE
          GEN-BRIDGES-VIS(G, v, u)
        (u, v).bcc = count
      else
        // 给桥标上一个和其它边无关的数字。
        (u, v).bcc = countb
        countb = countb + 1
  u.color = BLACK

20-3

a

充分性：由于$G$有一条欧拉回路$C$，因此在$C$中，当有一条入边进入节点$v$，总有一条出边离开节点$v$（重复经过节点$v$的边是不同的）。由于这些边恰好包含了$E$中所有的边各一次，只要$v$在$C$上出现了$k_v$次，那么就有$k_v$条不同的入边，$k_v$条不同的出边。因此对于$\forall v\in V,\text{in-degree}(v)=\text{out-degree}(v)=k_v$均成立。

必要性：对于任意一条从$s$出发的一条路径$P$，它必定能回到$s$，使用反证法证明这个结论。如果从$s$出发存在一条路径它不能回到$s$，也就是说，有一条路径$P’$是$s\rightarrow v_1\rightarrow v_2 \rightarrow\dots\rightarrow v_k$，并且$v_k\neq s$，并且从$v_k$之后所有已经没有出边可走。那么令$v=v_k$，统计路径$P’$得到$v$的出现次数为$k$，那么可以知道$v$的出度为$k-1$（因为已经没有边走出来了），而$v$的入度至少为$k$，这和$\text{in-degree}(v)=\text{out-degree}(v)$是矛盾的，因此$P$必定是一条回路。那么，接下来我们找出$G$的其中一条回路$C_1$，那么如果$C_1$是一条欧拉回路，那么完成；否则，去除$C_1$中的所有边，入度和出度相等的性质仍然保持不变，由于$G$是强连通图，那么可以找到另一条和$C_1$点相交，边不相交的回路$C_2$，并且将交点一处整合成一条回路$C$（如下图所示），直到所有的边都已经被使用。

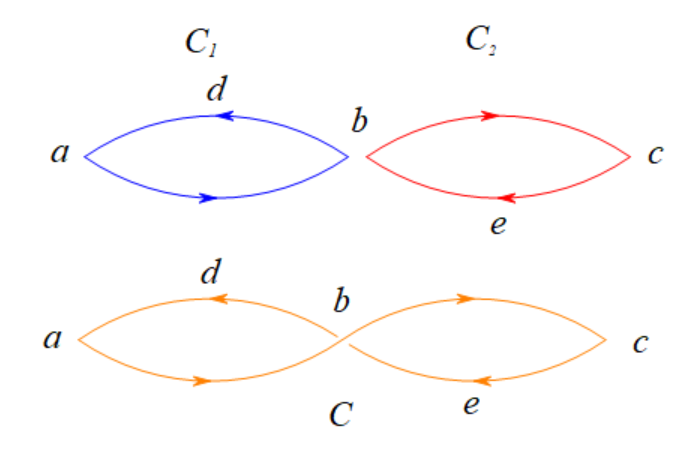

如图所示，我们已经找到了两个环$C_1:b\rightarrow d\rightarrow a\rightarrow b$和$C_2: b\rightarrow e\rightarrow c\rightarrow b$，那么我们可以整合成回路$C:b\rightarrow d\rightarrow a\rightarrow b \rightarrow c\rightarrow e\rightarrow b$。

b

构造欧拉回路的算法由程序EULER-CYCLE给出。由于EULER-CYCLE-DFS每遍历一条边后便会进行删除，并且没有对图中所有节点进行遍历，因此其时间复杂度为$O(E)$。

这个算法的基本思想是，如果当前节点没有出路，那么说明这个节点是当前欧拉路径的终点，否则说明这个节点仍然不会是终点，继续查找之后的路径。

最终，搜索结果的逆序是其中一条欧拉回路。

1
2
3
4
5
6
7
8
9
10
11
12
EULER-CYCLE-DFS(G, A, u)
  while G.Adj[u] != ∅
    select v from G.Adj[u] randomly and remove it from G.Adj[u]
    dfs(v)
  INSERT(A, u)

EULER-CYCLE(G)
  select s ∈ G.V randomly
  Let A be new array
  EULER-CYCLE-DFS(G, A, s)
  reverse A
  return A

20-4

由于$R(u)$是表示在$G$中从$u$起可以到达的节点，那么也可以知道，$R(u)$是$G^T$中可达节点$u$的所有节点。

为了避免循环依赖，我们首先求出$G^T$的分量图$(G^T)^{SCC}$，那么就可以对$(G^T)^{SCC}$进行基于BFS的拓扑排序，在这个过程中，所有节点的$L$值都能在路径上向后传递，而在这个过程中，我们只需要传递最小值即可。对$(G^T)^{SCC}$处理完成后，我们再将求得的结果映射回原来的图$G^T$上的每个节点即可。

算法由GEN-REACHABILITY给出，由于其两个重要步骤的时间复杂度均为$O(V+E)$，因此其时间复杂度同样为$O(V+E)$。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
// 每个节点u将会有一个属性min，代表答案。
GEN-COMPONENT-GRAPH(G)
  H = GEN-COMPONENT-GRAPH(G)
  for each u in H.V
    u.min = min{L(v) | v ∈ G.V, v.scc = u}
  Q = ∅
  for each u in H.V
    u.deg = G.Adj[u].size
    if u.deg == 0
      ENQUEUE(Q, u)
  while Q != ∅
    u = DEQUEUE(Q)
    for each v in G.Adj[u]
      v.deg = v.deg - 1
      v.min = min{v.min, u.min}
      if v.deg == 0
        ENQUEUE(Q, v)
  for each u in G.V
    u.min = u.scc.min
  return G.V

20-5

本题似乎和图论并没有太大的关系，仅仅考察均摊分析的知识。题目中给定的平面图仅仅是说明了保证整个过程中满足$|E|<3|V|$。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
// 假设count是一个全局变量，初始化为0，用于记录INSERT的调用次数，从而标记每个节点的进入时间。
// 每个节点的属性newest表示最新邻居，time表示进入图G的时间。
INSERT(G, v, neighbors)
  count = count + 1
  v.time = count
  for each u in neighbors
    u.newest = v
  if neighbors == ∅
    v.newest = NIL
  else
    v.newest = u s.t. u in neighbors and u.time is maximum

NEWEST-NEIGHBOR(G, v)
  return v.newest

使用核算法来分析这个过程的时间。对于每个INSERT操作，我们支付$4$美元，其中$1$美元用于对插入节点对操作，并且预支$3$美元用于边的增添进行操作；neighbors数组每个元素都将会使用预支的$1$美元完成对这一条边的邻居更新操作。对于每个NEWEST-NEIGHBOR，只需要花费$1$美元来查询当前节点的最新邻居。

根据平面图的性质$|E|<3|V|$可知，预支的费用是足够的。由于每次操作实际花费都不会超过$4$美元，因此可以知道INSERT和NEWEST-NEIGHBOR的平均时间复杂度为$O(1)$。
